Bauteildefinition
Mit der Bauteildefinition legen Sie alle Eigenschaften Ihres Bauteils fest – der entscheidende Hebel für Funktion, Qualität und Kosten.
Vom 3D-Modell über Material, Farbe und Oberflächenqualität bis hin zu Stabilität und individuellen Hinweisen definieren Sie, wie Ihr Bauteil gefertigt wird. Im Sinne von Design for Additive Manufacturing (DfAM) stimmen Sie Ihr Bauteil so optimal auf den jeweiligen Anwendungsfall ab – effizient, belastungsgerecht und wirtschaftlich.
Alle Festlegungen werden zusammen mit Ihrem 3D-Modell in Ihrer Bauteilakte gespeichert. Damit wird Ihr Bauteil bei jeder Bestellung nach dem gleichen definierten Prozess gefertigt – ideal für skalierbare Anwendungen, Ersatzteile und Serienbedarfe.
- Dateiformate: STL, OBJ
- Dateigröße: max. 250 MB

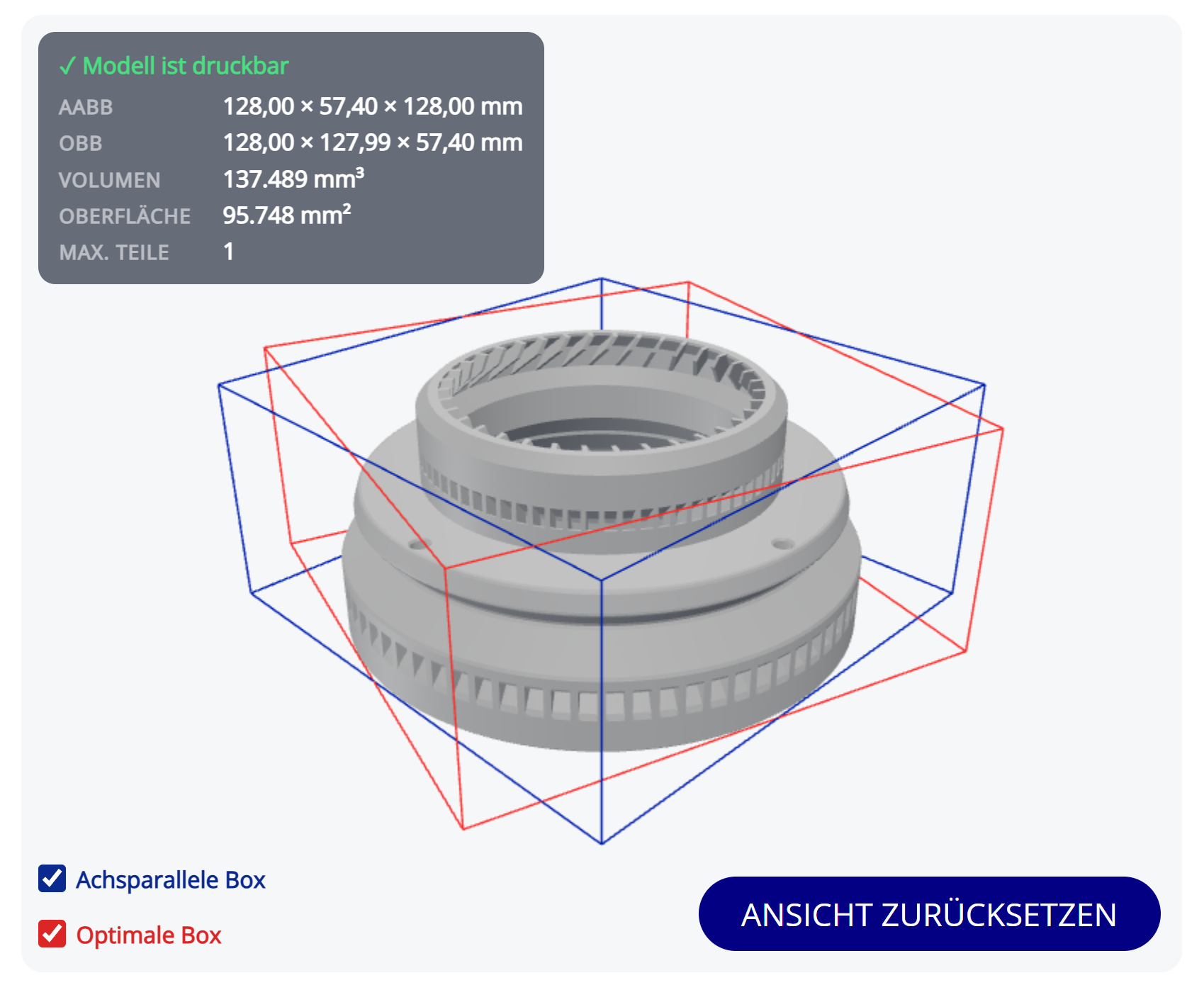

- Das 3D-Modell wird auf seine Netzelemente, seine Oberfläche, sein Volumen und seine Achsorientierte und optimale Bounding Box hin ausgewertet.
- Das 3D-Modell muss geschlossen sein, darf keine offenen Kanten aufweisen und nur einen Körper enthalten. Das Modell muss diese Bedingungen erfüllen, damit ein Sofortauftrag erstellt werden kann.
- Bei der Angebotsanfrage können kleinere Fehler im Modell toleriert und während der Analyse für die Angebotserstellung repariert werden.
- Das Material bestimmt maßgeblich die Eigenschaften Ihres Bauteils – insbesondere Festigkeit, Zähigkeit, Temperaturbeständigkeit, Flexibilität und Oberflächenqualität.
- Wählen Sie das Material entsprechend Ihrer Anwendung und den funktionalen Anforderungen.
- Das gewählte Material wird gespeichert und bildet die definierte Grundlage für jede spätere Nachbestellung.
- Eine detaillierte Übersicht aller verfügbaren Materialien und deren Eigenschaften finden Sie auf unserer Materialseite.
- Über den Sofortauftrag steht Ihnen eine bewusst reduzierte Auswahl an gängigen Materialien zur Verfügung, um eine schnelle und effiziente Kalkulation zu ermöglichen.
- Im Rahmen einer Angebotsanfrage haben Sie Zugriff auf unser gesamtes Materialspektrum.
- Darüber hinaus können Sie Ihre individuellen Materialwünsche oder speziellen Anforderungen gerne anfragen.

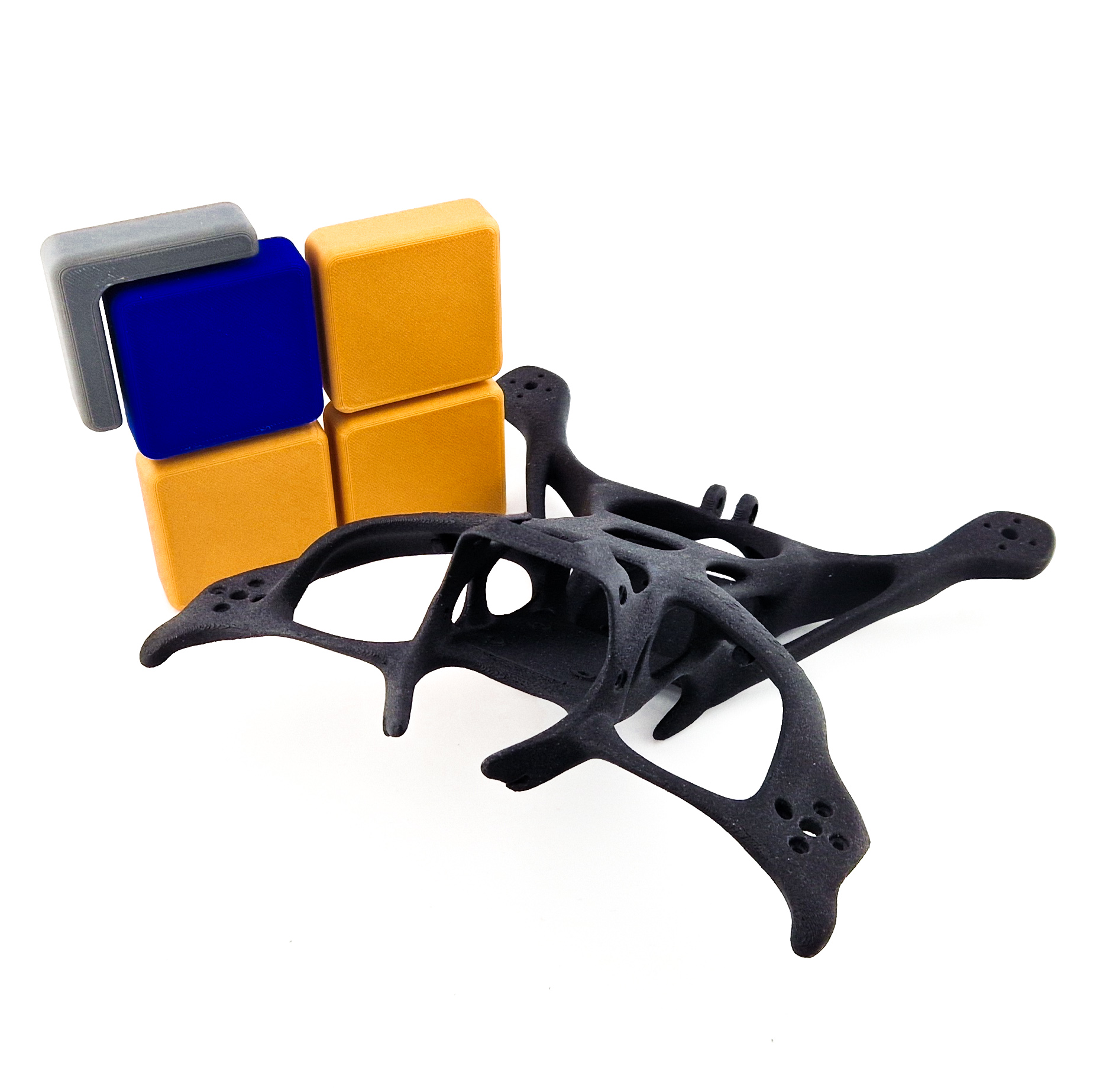

- Die Farbe dient primär ästhetischen Zwecken oder zur Kennzeichnung, z. B. für Signal- oder Erkennungsfunktionen.
- Standardmäßig stehen nur die gängigsten Standardfarben zur Verfügung.
- Weitere Farben können im Rahmen einer Angebotsanfrage individuell angefragt werden.
- Die Farbverfügbarkeit ist materialabhängig.
- Insbesondere bei glasfaser- (GF) und kohlefaserverstärkten (CF) Materialien ist die Auswahl stark eingeschränkt.
- CF-Materialien sind häufig ausschließlich in Schwarz verfügbar.
- Bei den im System angebotenen Farben handelt es sich um Grundfarben.
- Die tatsächliche Bauteilfarbe kann von der Auswahl sowie der Darstellung in der Vorschau auf der Website abweichen.
- Auch bei wiederholten Bestellungen sind geringfügige Farbabweichungen zwischen einzelnen Chargen möglich.

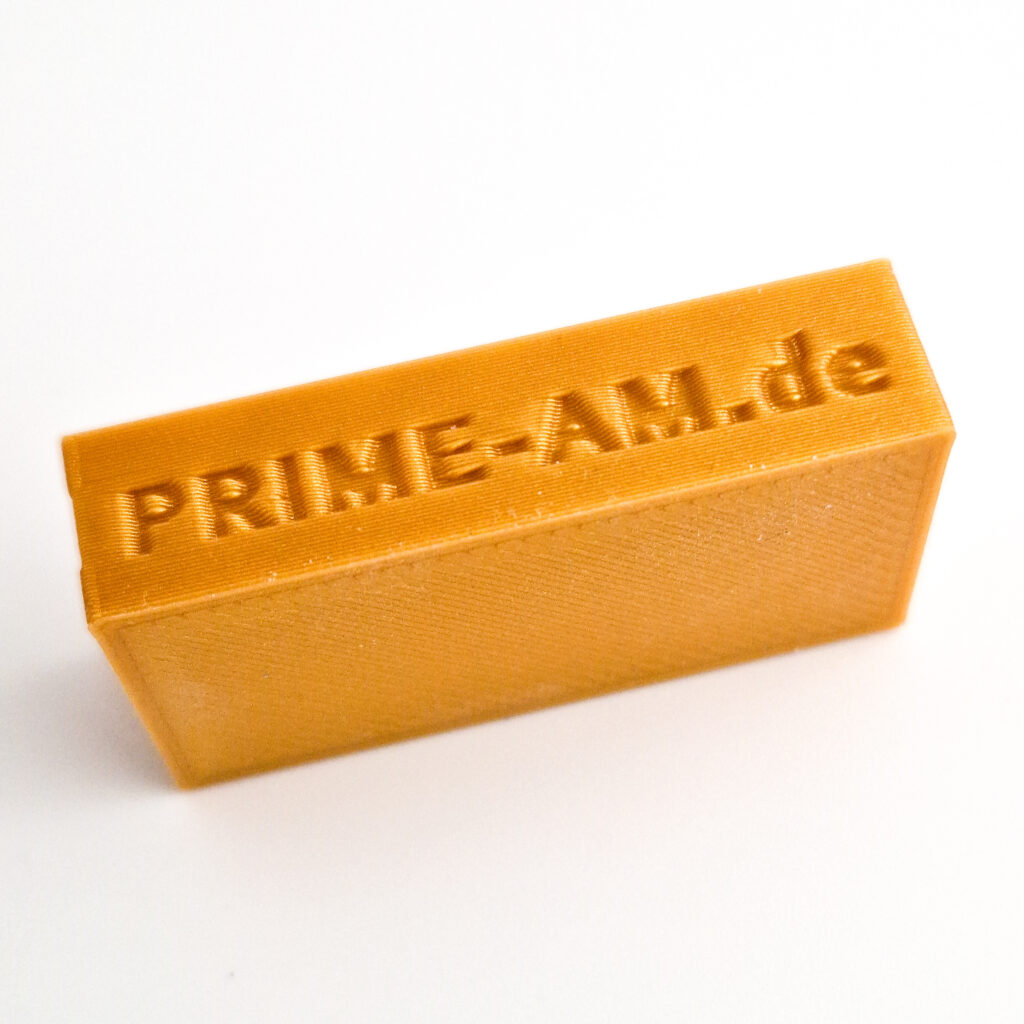

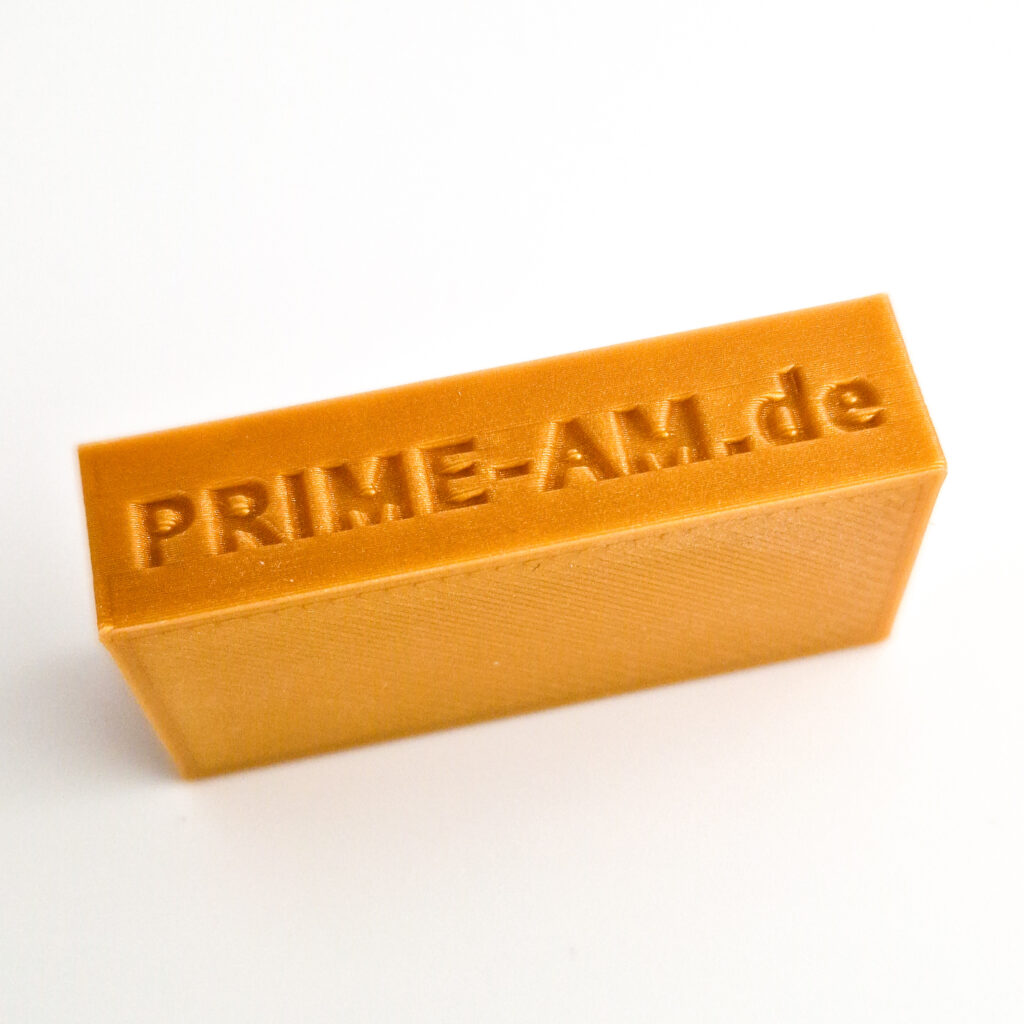

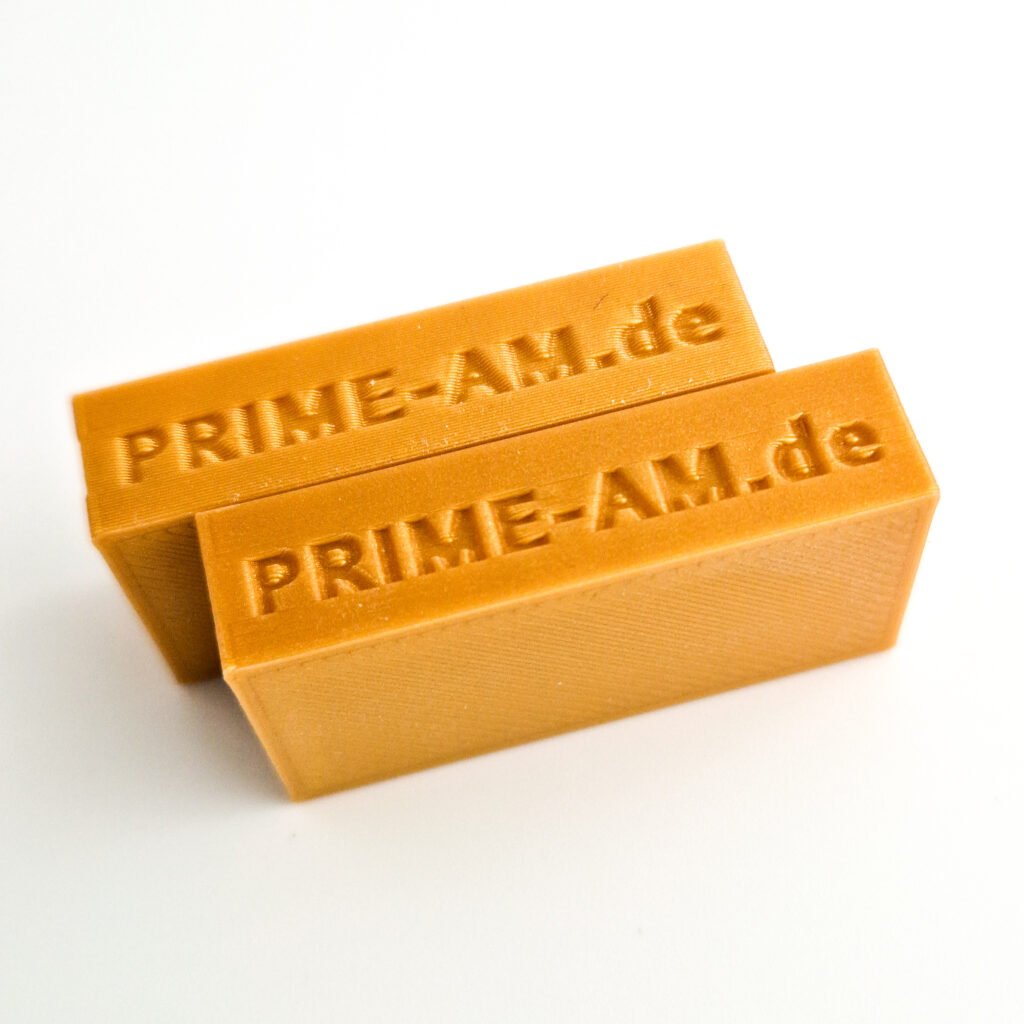

- Die Qualitätseinstellung beeinflusst primär die Oberflächenqualität und die Detailtreue Ihres Bauteils.
- Sie definiert unter anderem Schichthöhe und Druckgeschwindigkeit.
- Eine geringere Qualität führt zu kürzeren Vorbereitungs-, Druck- und Nachbearbeitungszeiten und damit zu geringeren Kosten.
- Eine geringere Qualität kann zu leicht reduzierter Bauteilstabilität führen.
- Umgekehrt führt eine höhere Qualität zu einer besseren Oberflächenoptik und in der Regel auch zu leicht verbesserten mechanischen Eigenschaften – bei entsprechend höherem Preis
Standard - Ausgewogen, vielseitig einsetzbar
- Ausgewogenes Verhältnis zwischen Druckzeit, Kosten und Oberflächenqualität.
- Mittlere Schichthöhe mit moderat sichtbarer Schichtstruktur.
- Gute Maßhaltigkeit und ausreichend stabile Schichthaftung für die meisten Anwendungen.
- Vorteil: Wirtschaftliche Allround-Einstellung.
- Empfohlen für: Funktionale Prototypen und viele Endanwendungen.
Fein - Beste Oberfläche & Details, höhere Kosten
- Geringe Schichthöhe für eine deutlich verbesserte Oberflächenqualität.
- Feinere Details und kaum Sichtbare Schichtstrukturen.
- Reduzierte Druckgeschwindigkeit sorgt für eine leicht verbesserte Schichthaftung und gleichmäßigere Bauteilstruktur.
- Vorteil: Höchste Oberflächenqualität und beste Detaildarstellung.
- Zu beachten: Längere Druckzeiten und höhere Kosten.
- Empfohlen für: Sichtteile, präzise Bauteile und hochwertige Anwendungen.

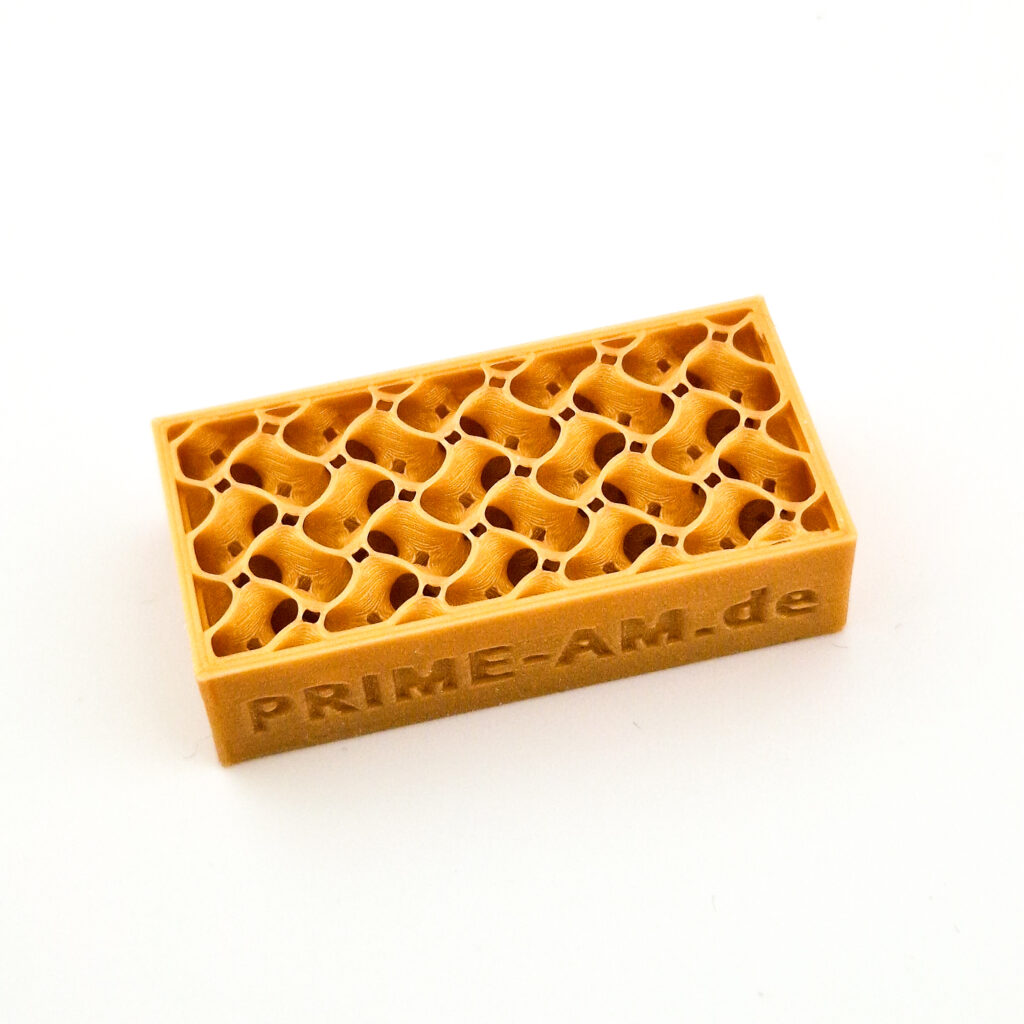

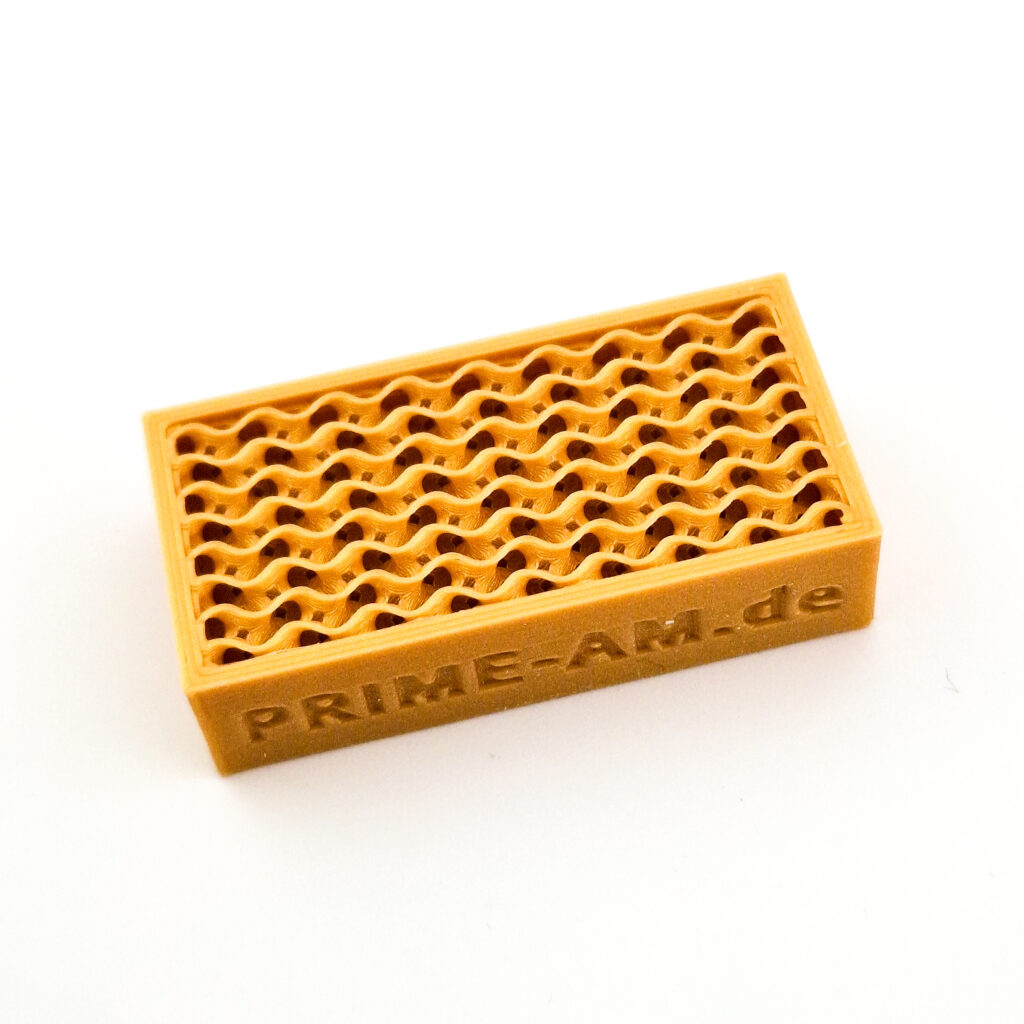

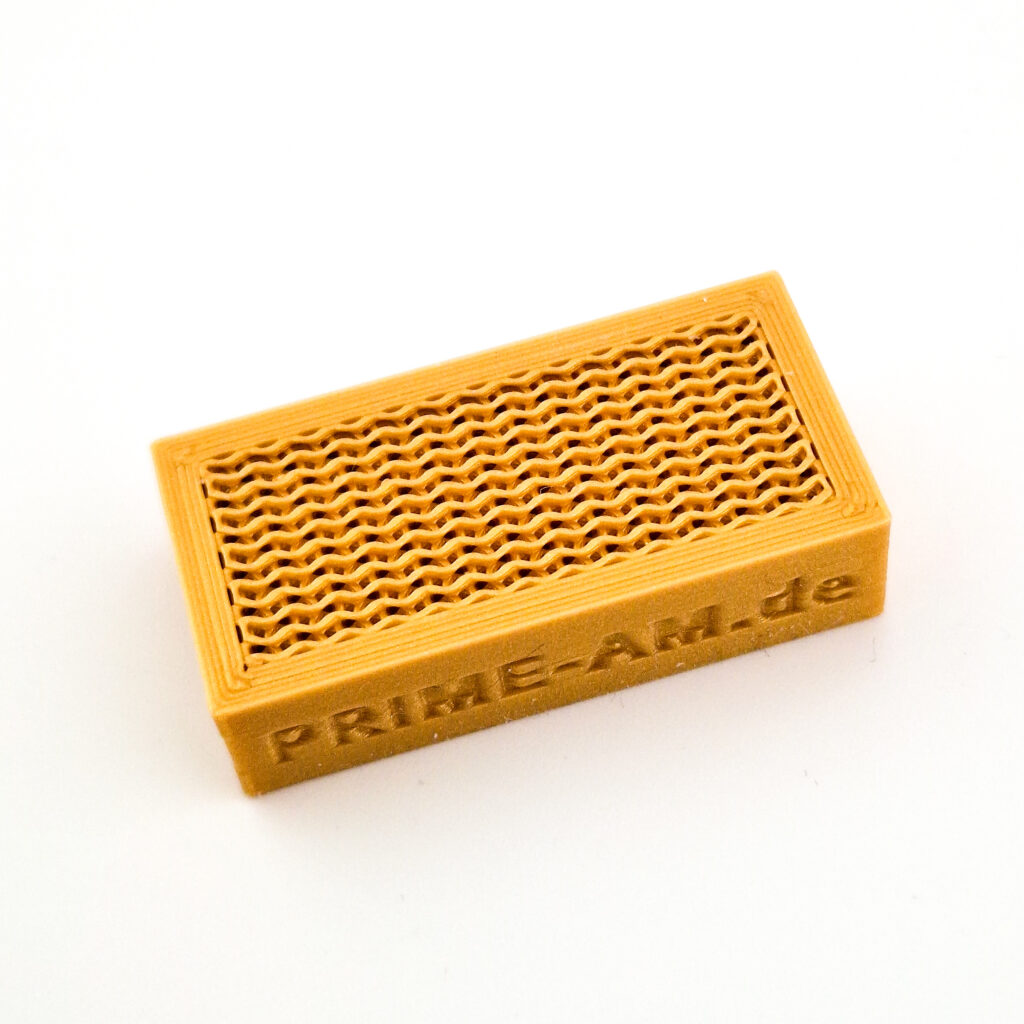

- Die Stabilitätseinstellung bestimmt die mechanische Belastbarkeit Ihres Bauteils.
- Sie wird maßgeblich durch Wandstärke sowie Füllstruktur und -dichte definiert.
- Höhere Stabilität erhöht Festigkeit und Steifigkeit, führt jedoch zu längeren Druckzeiten und höheren Materialeinsatz.
- Geringere Stabilität reduziert Gewicht und Kosten, ist jedoch nur für gering belastete Bauteile geeignet.
- Die Stabilität sollte stets entsprechend der späteren mechanischen Beanspruchung gewählt werden.
Leicht - Geringeres Gewicht, geringere Belastbarkeit, niedriger Preis
- Reduzierte Wandstärke und geringer Füllgrad.
- Geringes Gewicht und minimaler Materialeinsatz.
- Vorteil: Leicht und kostengünstig.
- Zu beachten: Nur für geringe mechanische Belastungen geeignet.
- Empfohlen für: Leichtbau, Designmuster, Gehäuse, Anschauungsmodelle.
Standard - Ausgewogen, vielseitig einsetzbar
- Ausgewogenes Verhältnis zwischen Stabilität, Gewicht und Kosten.
- Moderate Wandstärke und Füllstruktur.
- Vorteil: Vielseitig einsetzbar bei guter mechanischer Belastbarkeit.
- Empfohlen für: Funktionale Bauteile für normale technische Anwendungen.
Stark - Maximale Festigkeit, höheres Gewicht, höherer Preis
- Erhöhte Wandstärke und hoher Füllgrad.
- Deutlich verbesserte Festigkeit und Belastbarkeit.
- Vorteil: Hohe mechanische Stabilität und langlebige Bauteile.
- Zu beachten: Erhöhte Kosten durch höheren Materialeinsatz und längere Druckzeit.
- Empfohlen für: Bauteile mit hoher mechanischer Beanspruchung.

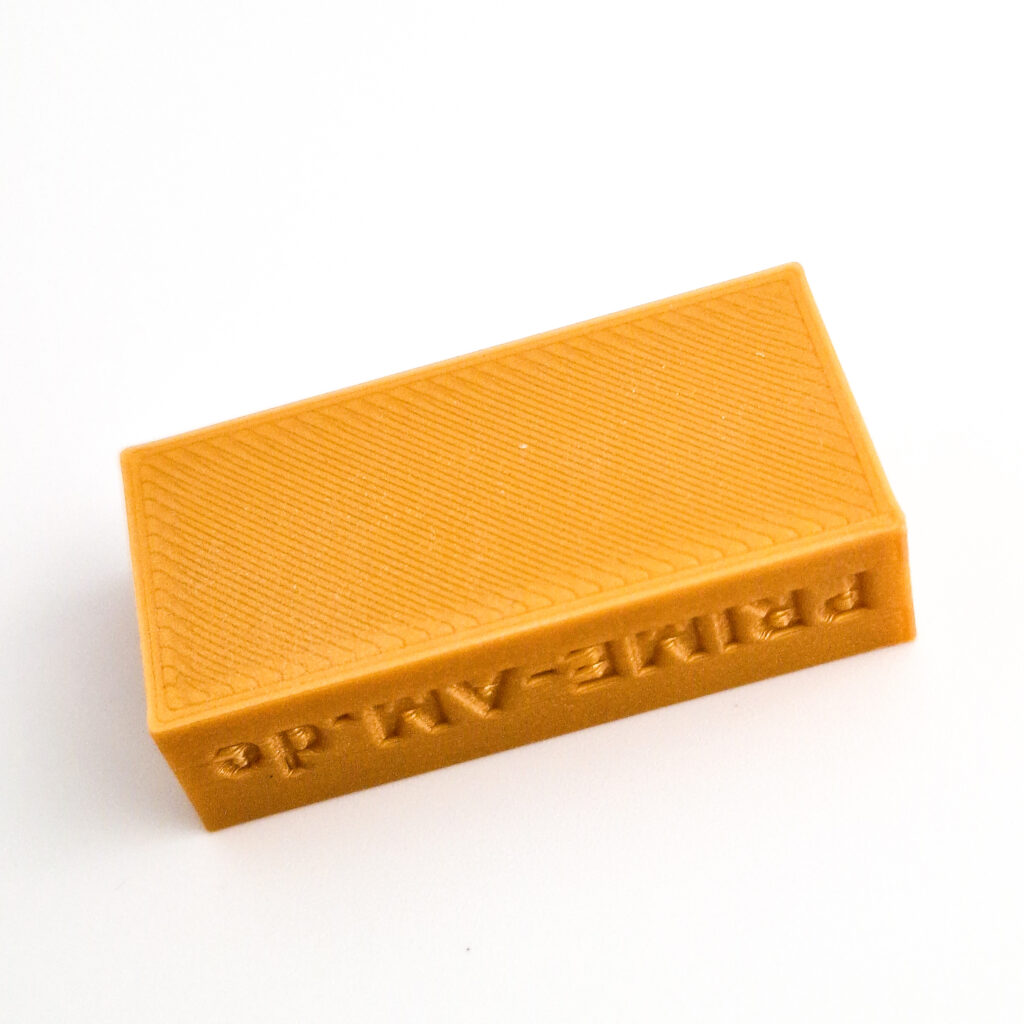

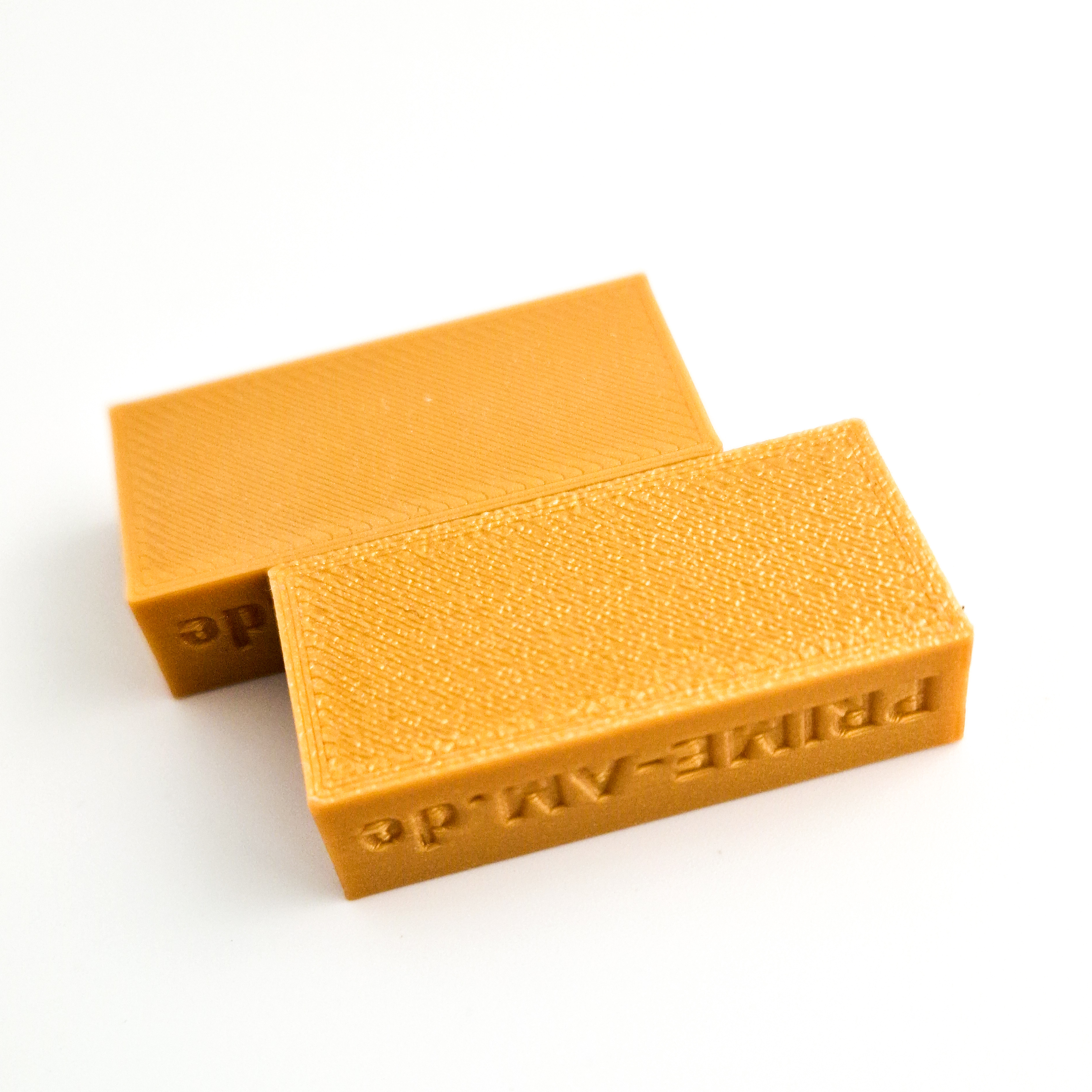

- Die Druckplatte bestimmt die Oberflächenbeschaffenheit der Seite, auf der das Bauteil während des Drucks aufliegt.
- Sie beeinflusst sowohl die optische Wirkung als auch funktionale Eigenschaften dieser Fläche.
- Je nach Auswahl kann die Unterseite gezielt für bestimmte Anwendungen optimiert werden, z. B. für Reibung, Gleiteigenschaften oder optische Anforderungen.
- Kein Preisunterschied zwischen den Druckplatten.

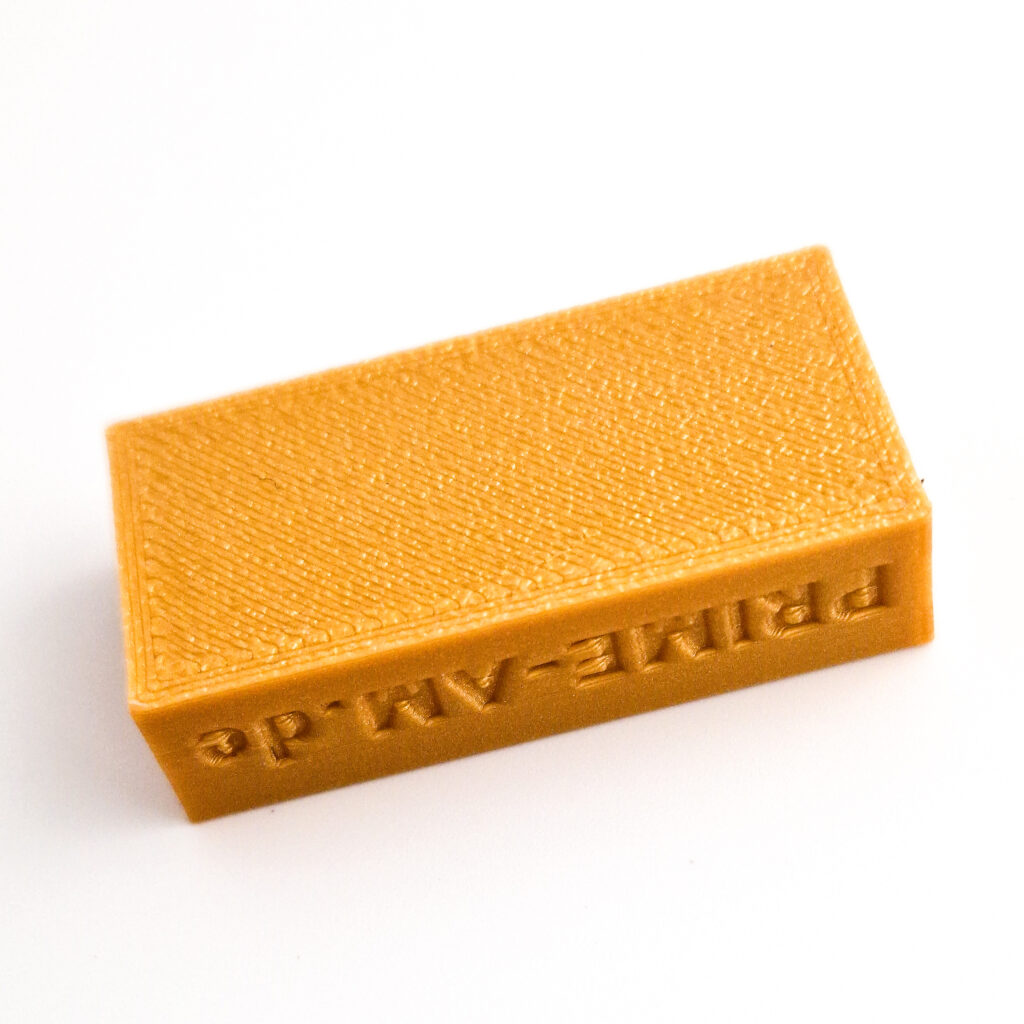

Strukturiert - Optisch gleichmäßig, geringe Reibung
- Fein strukturierte, gleichmäßige und ebene Oberfläche.
- Druckbedingte Schichtlinien sind durch die Struktur kaum sichtbar.
- Optisch hochwertige und unempfindliche Oberfläche.
- Eigenschaft: Geringer Reibwert gegenüber glatten Gegenflächen. Geeignet für Anwendungen mit reduzierter Haftung oder verbesserten Gleiteigenschaften.
- Empfohlen für: Sichtbare Unterseiten, Bauteile mit Gleitkontakt oder reduzierter Haftung.
Glatt - Sehr eben, ideal für Funktionsflächen
- Sehr glatte und ebene Oberfläche.
- Druckstrukturen können sichtbarer sein als bei strukturierter Oberfläche.
- Hohe Ebenheit und präzise Funktionsflächen.
- Eigenschaft: Geeignet als definierte Kontakt-, Führungs- oder Anschlagfläche.
- Empfohlen für: Technische Funktionsflächen, Passungen und mechanische Kontaktbereiche
- Diese Funktion steht ausschließlich im Rahmen einer Angebotsanfrage zur Verfügung.
- Hier können Sie individuelle Anforderungen und besondere Wünsche zum Bauteil definieren, die über die Standard-Druckeinstellungen hinausgehen.
- Typische Inhalte sind z. B.:
- Vorgaben zur Bauteilausrichtung beim Druck.
- Spezielle Druckparameter wie Füllstruktur, Fülldichte oder Wandstärken.
- Hinweise zur Funktion, Belastbarkeit oder zu den Einsatzbedingungen.
- Integration von Gewindeeinsätzen (Inserts).
- Verweise auf Zeichnungen, Skizzen oder erklärende Unterlagen sind möglich. Diese können als Zusatzdatei hochgeladen werden.
- Diese Funktion steht ausschließlich im Rahmen einer Angebotsanfrage zur Verfügung.
- Unterstützte Formate: PDF, DOC, DOCX, PPT, PPTX, JPG, JPEG, PNG.
- Mehrere Dateien können als ZIP-Archiv hochgeladen werden.
- Dateigröße: max. 250 MB
- Ergänzende Unterlagen wie Zeichnungen, Skizzen oder technische Beschreibungen können hier hochgeladen werden
- Zusatzdateien dienen zur näheren Spezifikation von Anforderungen, die im 3D-Modell nicht eindeutig abgebildet sind (z. B. Bauteilausrichtung, Maße, Toleranzen, Gewinde, Funktionsflächen oder Montagehinweise)
- Verweise auf Zusatzdateien können im Bereich „Hinweise“ angegeben werden
- Die Zusatzdateien werden zur Bewertung und Fertigungsplanung herangezogen, insbesondere im Rahmen einer Angebotsanfrage
